Ý nghĩa các loại bản đồ 1/500, 1/2.000, 1/5.000…

Nhiệm vụ, ý nghĩa của các loại bản đồ theo từng tỉ lệ 1/50.000, 1/25.000, 1/5.000, 1/2.000, 1/500… như thế nào không phải ai cũng biết, nhất là với những người chưa “đụng chuyện” liên quan đến lĩnh vực xây dựng, bồi thường, giải tỏa.

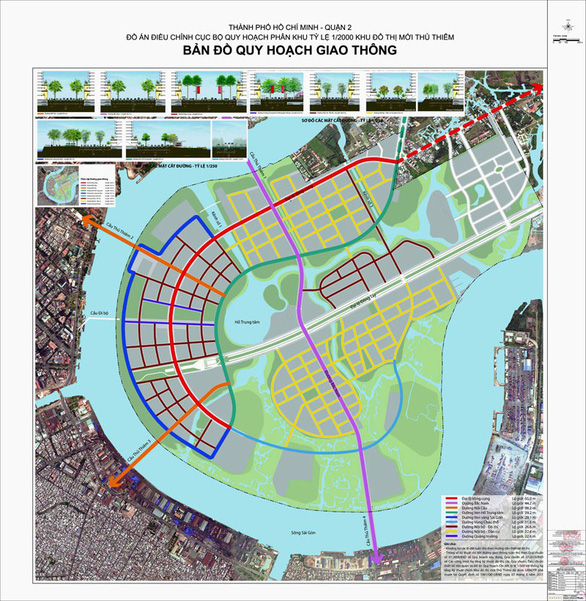

Vụ “thất lạc” bản đồ quy hoạch 1/5.000 khu đô thị mới Thủ Thiêm mới đây khiến nhiều người dân tự hỏi: Bản đồ quy hoạch có ý nghĩa gì mà gây tranh cãi dữ vậy?

Ý nghĩa và nhiệm vụ của từng loại bản đồ được quy định cụ thể tại các văn bản luật và dưới luật về quy hoạch, xây dựng và có tính bắt buộc các cơ quan quản lý nhà nước, tổ chức, cá nhân có liên quan phải có trách nhiệm tuân thủ.

Quy hoạch bắt buộc phải có bản đồ

Luật Quy hoạch đô thị năm 2009, phần giải thích từ ngữ (điều 3) định nghĩa: “Quy hoạch đô thị là việc tổ chức không gian, kiến trúc, cảnh quan đô thị, hệ thống công trình hạ tầng kỹ thuật, công trình hạ tầng xã hội và nhà ở để tạo lập môi trường sống thích hợp cho người dân sống trong đô thị, được thể hiện thông qua đồ án quy hoạch đô thị”.

Khoản 6, điều 3 giải thích: “Đồ án quy hoạch đô thị là tài liệu thể hiện nội dung của quy hoạch đô thị, bao gồm các bản vẽ, mô hình, thuyết minh và quy định quản lý theo quy hoạch đô thị”. Có nghĩa là các bản vẽ (bản đồ) là tài liệu bắt buộc phải có trong mỗi đồ án quy hoạch.

Điều 23 luật này quy định nhiệm vụ của quy hoạch chung là xác định tính chất, vai trò của đô thị, yêu cầu cơ bản cho việc nghiên cứu để khai thác tiềm năng, động lực phát triển, hướng phát triển, mở rộng đô thị, bố trí hệ thống hạ tầng xã hội, hạ tầng kỹ thuật đô thị trong nội thị và khu vực ngoại thị.

Trong khi đó, nhiệm vụ của quy hoạch phân khu phải xác định phạm vi ranh giới, diện tích, tính chất khu vực lập quy hoạch, chỉ tiêu dự kiến về dân số, sử dụng đất, hạ tầng xã hội, hạ tầng kỹ thuật; yêu cầu, nguyên tắc cơ bản về phân khu chức năng để bảo đảm phù hợp về không gian kiến trúc, đấu nối hạ tầng kỹ thuật với quy hoạch chung đã được phê duyệt và các khu vực xung quanh.

Riêng nhiệm vụ quy hoạch chi tiết phải xác định giới hạn về chỉ tiêu sử dụng đất, dân số; yêu cầu, nguyên tắc về tổ chức không gian kiến trúc, hạ tầng xã hội, hạ tầng kỹ thuật trong khu vực lập quy hoạch, bảo đảm phù hợp với quy hoạch chung, quy hoạch phân khu đã được phê duyệt và khu vực xung quanh.

Tùy theo chức năng, nhiệm vụ của từng đồ án (quy hoạch chung, quy hoạch phân khu, quy hoạch chi tiết) mà các bản đồ được quy định tỉ lệ tương ứng.

Chẳng hạn, khoản 2 điều 25 Luật quy hoạch đô thị quy định: “Bản vẽ của đồ án quy hoạch chung thành phố trực thuộc trung ương được thể hiện theo tỉ lệ 1/25.000 hoặc 1/50.000. Đồ án quy hoạch phải thể hiện rõ khu vực nội thị và các khu vực dự kiến phát triển”.

Tương tự, tỉ lệ bản đồ quy hoạch chung đối với thành phố thuộc tỉnh, thị xã là 1/10.000 hoặc 1/25.000 (khoản 2 điều 26) và đối với thị trấn là 1/5.000 hoặc 1/10.000 (khoản 2, điều 27).

Ý nghĩa của một số loại bản đồ

Bản đồ quy hoạch chung tỉ lệ 1/5.000 có giá trị xác định các khu vực chức năng, những định hướng tính giao thông, sẽ rõ ràng mốc giới, địa giới của các phần đất dành để phát triển hạ tầng đường, cầu, cống, điện, trường học, khu dân cư, cây xanh, hồ nước…

Có thể nói, bản đồ quy hoạch 1/5.000 là cơ sở gốc để xác định mục tiêu phát triển, kêu gọi đầu tư cũng như vấn đề giải phóng mặt bằng, đền bù, di dân…

Bản đồ quy hoạch phân khu tỉ lệ 1/2.000 nhằm phân chia và xác định chức năng sử dụng đất và mạng lưới công trình hạ tầng nhằm cụ thể hóa nội dung của quy hoạch chung đô thị.

Nội dung của quy hoạch phân khu bao gồm: xác định phạm vi ranh giới, diện tích, tính chất khu vực lập quy hoạch, chỉ tiêu dự kiến về dân số, sử dụng đất, hạ tầng xã hội, hạ tầng kỹ thuật đối với từng ô phố và đấu nối hạ tầng kỹ thuật chung; xác định chức năng sử dụng đất cho từng khu đất; nguyên tắc tổ chức không gian, kiến trúc cảnh quan và đánh giá tác môi trường chiến lược.

Mặt khác quy hoạch này có nhiều nội dung xác định vị trí công trình kỹ thuật và ranh giới trên đất. Do đó quy hoạch này liên quan mật thiết với quyền sờ hữu về đất đai (về quyền sử dụng đất), vì vậy nó có giá trị pháp lý cao, nó là căn cứ để giải quyết tranh tụng.

Bản đồ quy hoạch chi tiết xây dựng tỉ lệ 1/500 cụ thể hóa nội dung quy hoạch phân khu và quy hoạch chung.

Bản đồ quy hoạch chi tiết bố trí cụ thể tất cả các công trình trên đất. Về hạ tầng kỹ thuật, quy hoạch chi tiết bố trí đến từng ranh giới lô đất.

Nói cách khác, bản đồ quy hoạch chi tiết 1/500 chính là quy hoạch tổng mặt bằng của các dự án dầu tư xây dựng, là cơ sở để định vị công trình, thiết kế cơ sở, thiết kế kỹ thuật xây dụng công trình và thực hiện xây dựng.

Nguồn: tuoitre.vn
